Produktų aprašymas

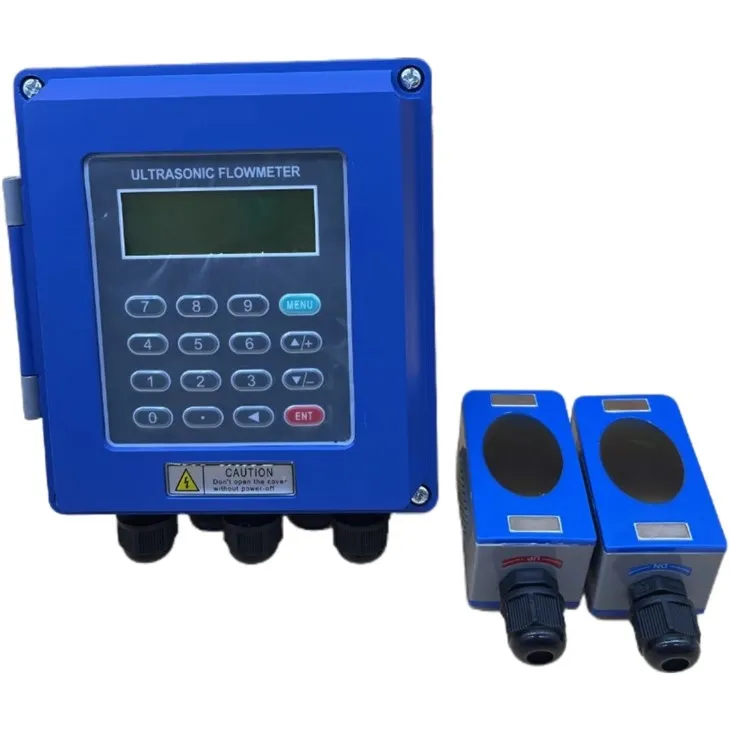

Nešiojami/rankiniai ultragarsiniai srauto matuokliai (energijos matuokliai) naudojami įvairių pavienių ir vienodų skysčių, galinčių atlikti ultragarsines bangas ., srautą ir šilumą išmatuoti.
Nešiojamieji/rankiniai ultragarsiniai srauto matuokliai taiko nekontaktinių matavimo metodus, turinčius didelį matavimo diapazoną, be judančių mechaninių komponentų, ir jiems nepaveikia sistemos slėgio ir atšiaurios aplinkos .. Jie sėkmingai naudojami matuojant vandenį, grynąjį vandenį, jūrų vandenį, nuotekas, cheminius skysčius, upių vandenį, degalų kiekį.} temperatūra}. yra 110 º C . Jei jis viršija šią temperatūrą, susisiekite su gamintoju arba tiekėju .
Nešiojami/rankiniai ultragarsiniai energijos matuokliai yra plačiai naudojami energijos suvartojimui matuoti tokiose pramonės šakose kaip šaldymo, šildymo, šilumokaičių, šaldytuvų ir katilų .
Darbo principas
Kai skystyje sklinda ultragarsinis pluoštas, skysčio srautas šiek tiek pakeis sklidimo laiką, kuris yra proporcingas skysčio srauto greičiui ., esant nuliniam srauto greičiui, laikas, reikalingas dviem jutikliams, kad būtų galima skleisti ir gauti garso bangas, yra visiškai ta pati (vienintelė technologija, kuri iš tikrųjų gali išmatuoti nulio srautą) {{1}, kai garso srautai, kai garso srautai yra, yra ta pati, o tai gali išmatuoti. Kryptis prieš srovę yra didesnė nei pasrovio kryptimi .
Techniniai parametrai
|
Vardas projektas |
Nešiojamasis ultragarsinis srauto matuoklis (Energijos matuoklis) |
Rankinis ultragarsinis srauto matuoklis (energijos matuoklis) |
Keturi mygtuko rankinis ultragarsinis srauto matuoklis |
|
|
matavimo tikslumas |
Srauto greitis ± 1%, šilumos greitis ± 2% |
±1% |
||
|
Kalibro diapazonas |
15 mm ~ 6000 mm |
|||
|
Vamzdyno medžiaga |
Plieninis, nerūdijantis plienas, ketaus, PVC, vario, aliuminio ir visų kitų tankių vamzdynų leidžiama turėti pamušalą . |
|||
|
Matavimo terpė |
Vanduo, jūros vanduo, pramoninės nuotekos, rūgšties-baziniai skysčiai, alkoholis, alaus, įvairūs aliejai ir kiti pavieniai ir vienodi skysčiai, galintys perduoti ultragarsines bangas |
|||
|
monitorius |
2x10 kinų arba 2x20 Vakarų teksto simbolis LCD ekranas su foniniu apšvietimu, matymo laukas Dydis: 85x19mm |
4x8 kinų arba 4x16 „Western Dot Matrix“ apšvietimo LCD ekranas, Vaizdo laukas Dydis: 71x39mm |
2x10 kinų arba 2x20 Vakarų teksto simbolis LCD ekranas su foniniu apšvietimu, matymo laukas Dydis: 61x20mm |
|
|
Kalbos tipai |
Kinų, anglų, italų, prancūzų, portugalų, türkiye, ispanų |
|||
|
Raktas |
16+2 palieskite klaviatūrą |
4+2 palieskite klaviatūrą Palaikykite nuorodos pagrindines operacijas |
||
|
Ryšio sąsaja |
Rs485 |
Rs232 |
Rs485 |
|
|
Ryšio protokolas |
„Modbus“, „M-Bus“, „Fuji“ plėtinio protokolas, paprastas vandens matuoklio protokolas, suderinamas su kitais gamintojo protokolais, nešiojamu ultragarsiniu srauto matuokliu (energijos matuoklis) gali būti išrinktinai aprūpintas HART protokolu |
|||
|
Signalo išvesties signalo įvestis |
1 4-20 MA išvesties kanalas 1 spalio išėjimas 1 relės išėjimas 3- kelias 4-20 Ma įvestis 2- temperatūros matavimas (energijos matuoklis) |
1 spalio išėjimas 2- temperatūros matavimas (energijos matuoklis) |
-- |
|
|
Duomenų įrašas |
Šiluminis spausdintuvas Išorinė SD kortelė, kurios talpa iki 2G (neprivaloma) |
Pastatyta 32MBIT atmintyje Įmontuota SD kortelėje, kurios talpa iki 2G (neprivaloma) |
Išorinė SD kortelė, kurios talpa yra iki 2 g |
|
|
elektrinis šaltinis |
Adapteris |
Įvestis: AC90 ~ 260 V. Išėjimas: DC15V Galia: 20W |
Įvestis: AC90 ~ 260 V. Išėjimas: DC6V Galia: 6W |
|
|
įkraunama baterija |
Tipas: Ni MH Kiekis: 8 skyriai 1.2 V Talpa: 2000 mAh Įkrovimo laikas: 8 valandos Darbo laikas: daugiau nei 20 valandų Įkraunant maitinimo adapteriu, galima nepertraukiamai išmatuoti |
Tipas: Ni MH Kiekis: 3 skyriai 1.2 V Talpa: 2000 mAh Įkrovimo laikas: 8 valandos Darbo laikas: daugiau nei 12 valandų Įkraunant maitinimo adapteriu, galima nepertraukiamai išmatuoti |
||
|
charakteristika |
Intelektualus įkrovimo valdymas, įkrovimo būsenos indikacija, per didelis įkrovimas ir per didelė išmetimo apsauga, realaus laiko akumuliatoriaus aptikimas ir priminimas apie likusį darbo laiką |
|||
|
Korpuso medžiaga |
45 # plieninė plokštė |
Lenkspa Reterctant abs |
||
|
Išoriniai matmenys |
225 × 180 × 67 mm |
200 × 93 × 33 mm |
183 × 92 × 35 mm |
|
|
Šeimininko svoris |
2,5 kg |
390g |
375g |
|
